核心优势
• 配备四位数显和薄膜按键
• 多功能简单操作
• 微小型体积
• 内置丰富的检测模式
核心竞争力
超小体积,适应各种安装环境 | 超高精度 ± 0.1%F.S. |
压铸铝外壳,直观显示面板,操作简单 | 超高性价比 |
超高分辨率,有效印制温漂产生的误差 | |
ED22系列相机基本参数
参数 型号 | ED22-15-485-VA | ED22-35-485-VA | ED22-100-485-VA |
测量距离(中心位置) | 15mm | 35mm | 100mm |
测量范围 | ±5mm | ±15mm | ±50mm |
光源 | 红色半导体激光波长655nm | ||
最大输出功率1mw | |||
激光等级/IEC/JIS | CLASSII | ||
线性度(linearity) | 士0.1%F.S | 士0.1%F.S | 士0.1%F.S |
分辨率 | 1um | 6um | 20um |
采样周期 | 500us/1000us/2000us/4000us | ||
温度漂移特性 | 土0.02%F.S./℃ | 土0.02%F.S./℃ | 土0.05%F.S./℃ |
通信规格 | RS485半双工 | ||
外部输入功能 | 激光器关闭、远程示教、采样保持、单脉冲触发、归零等 | ||
重量 | 约60g | 约60g | 约60g |

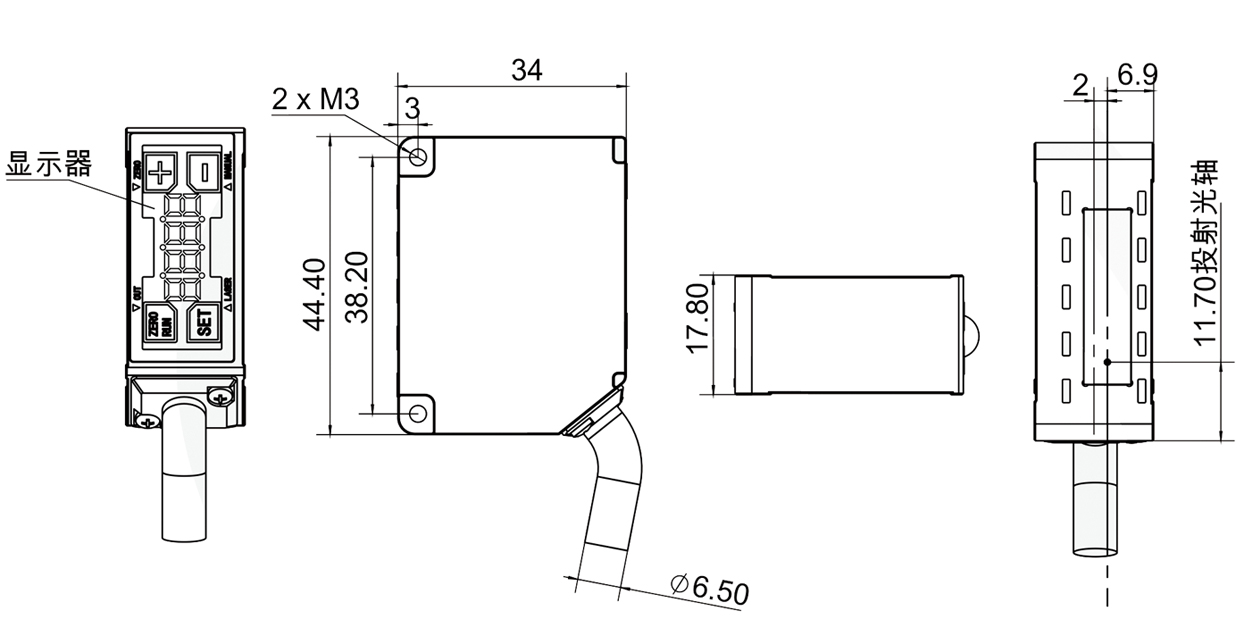

ED22系列产品尺寸图
ED33系列激光位移传感器基本参数
ED33-30-485-VA ED33-50-485-VA
ED33-85-485-VA ED33-195-485-VA
参数/型号 | ED33-30-485-VA | ED33-50-485-VA | ED33-85-485-VA | ED33-195-485-VA | |
参考距离 | 30mm | 50mm | 85mm | 195mm | |
测量范围 | ±4mm | ±10mm | ±15mm | ±99.98mm | |
光源 | 红色半导体激光波长655nm | ||||
最大输出功率1mW | |||||
光点直径 | 近端 | 80*180μm | 120*230μm | 150*600μm | 230*600μm |
参考距离 | 70*260μm | 110*440μm | 140*900μm | 430*2000μm | |
远端 | 100*400μm | 150*670μm | 190*1200μm | 700*3300μm | |
激光等级/GB/IEC | CLASSII | ||||
线性度(linearity) | ±0.05%的F.S. | ||||
重复精度 | 2μm | 5μm | 10μm | 50μm | |
采样周期 | 333us / 500us 1000us / 2000us | ||||
温度漂移特性 | ±0.05%的F.S./℃ | ||||
通信规格 | RS485半双工、支持Modbus协议 | ||||
外部输入功能 | 激光器关闭/远程示教/采样保持/单脉冲触发/归零等 | ||||
模拟量输出 | 电流 | 输出4-20mA,容许负载电阻300Ω以下 | |||
电压 | 输出0-10V,输出阻抗100Ω | ||||
开关量输出 | 集电极开路输出(NPN/PNP可切换)Max100mA/DC30V残留电压1.8V | ||||
电源电压 | DC12~24V,±10% | ||||
消耗电流 | 100mA以下 | ||||
保护电路 | 过流保护,反向连接保护 | ||||
环境参数 | 保护等级 | IP67 | |||
使用环境 温度/湿度 | -10~50℃/35~85%RH(无结冰结霜) | ||||
环境照度 | 白炽灯:3000IX以下 | ||||
耐振动性 | 10~55Hz.双振幅1.5mm.X、Y、Z方向各2小时 | ||||
耐冲击性 | 500m/s2(约50G)X.Y、Z方向各3次 | ||||
材质 | 外壳:压铸铝 | ||||
重量(g) | 120 | ||||
注:①推荐的最佳安装距离,此参数对应的安装模式为漫反射模式 ②正值表示近端,负值表示远端 ③参考距离512次平均测试获得
